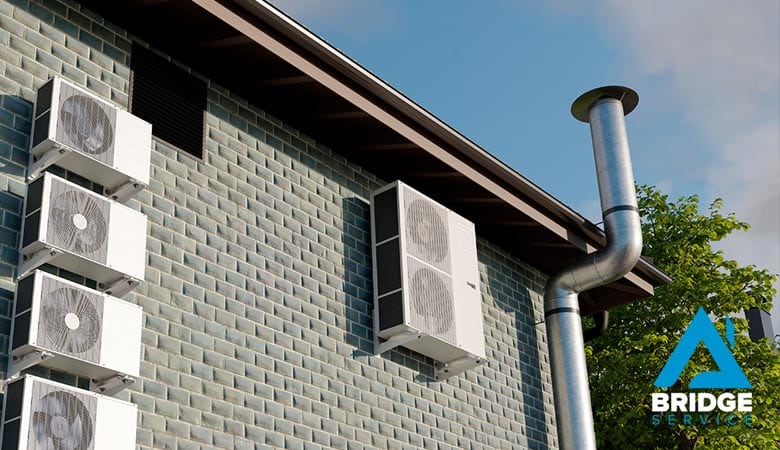

Правила и особенности монтажа дымохода в частном доме

Монтаж дымохода в частном строении - крайне важный вопрос, от которого зависит производительность и безопасность использования отопительного оборудования и каминных установок.

Сегодня существует огромный выбор дымоходов разного типа и разной конструкции. Большую популярность получили сэндвич-дымоходы, которые могут подключаться к различному отопительному оборудованию. Популярность сэндвич-дымоходов обуславливается относительной легкостью монтажа, надежностью и долговечностью эксплуатации. Для их изготовления используются исключительно качественные материалы, стальные листы и оцинковка, а также всевозможные сплавы, отличающиеся высоким уровнем устойчивости к воздействию негативных факторов внешней среды.

При сборке таких дымоходов важно правильно осуществить выбор труб и произвести их установку в соответствии с действующими правилами и нормами.

Известно, что в ходе использования отопительного оборудования могут образовываться вредные газы, зола и сажа, которые должны моментально выводиться при помощи труб.

Неправильный монтаж систем трубопроводов дымохода может приводить к перегреву стен или перекрытий, а также к попаданию в дом угарного газа. Таким образом, следование установленным требованиям и правилам при проведении монтажных работ необходимо для защиты дома от пожара, а его жителей - от отравления продуктами горения и угарным газом.


Правила устройства дымоходов в частном доме

Вопросы монтажа и дальнейшего использования отопительного оборудования регулируются рядом нормативно-правовых актов, в числе которых СНиП 41-01-2003, НПБ 252-98, документы ВДПО. При этом для каждого типа используемого топлива установлены отдельные требования по организации дымоотведения.

Говоря о правилах устройства дымоходов в частном доме, следует сделать акцент на ключевых из них:

• печь должна размещаться на основании, отделенном от конструкции дома (это требуется, чтобы в случае усадки фундамента сооружения отопительное оборудование не было повреждено);
• минимальная удаленность от стен, потолков и перекрытий кровли, при обустройстве которых использовались горючие материалы, до стенки сэндвич-трубы должна составлять 38 см; кроме того, пространство должно быть заполнено теплоизолятором, а деревянные конструкции изолированы асбестовым или оцинкованным материалом;
• тяга лучше при меньшем количестве поворотов; вместо поворота на 90 градусов выполняются два поворота по 45 градусов;
• расчет высоты трубы производится с учетом близости конька крыши при выводе (непосредственно возле конька труба выводится на 50 см, при удаленности конька на расстоянии от полутора до трех метров труба доводится до конька, при расстоянии свыше трех метров высота трубы рассчитывается с учетом разницы угла между горизонтом конька и верхом трубы, которая должна равняться десяти градусам).

Рассчитывая высоту дымохода, очень важно соблюдать требования пожарной безопасности, учитывать расположение дверей и окон, чтобы раскаленные искры, появление которых возможно в ходе эксплуатации отопительных приборов, не привели к пожару. Отметим, что монтаж трубы дымохода в непосредственной близости к коньку представляет собой более сложную процедуру по сравнению с выводом трубы через стену, но является предпочтительным, поскольку именно такой способ монтажа дает возможность выполнить работы наилучшим образом, без поворотов и горизонтальных участков.


Детали для сборного дымохода

Производить монтаж стальных труб дымоходов возможно как на этапе возведения дома, так и в ходе его эксплуатации (например, при проведении ремонтных работ). При этом монтажные работы должны выполняться в строгом соответствии с паспортом изделия (документацией, которая поставляется вместе с оборудованием). Для сборки дымохода будут нужны такие детали:

• участки трубы, соединяющиеся в раструб, различной протяженности (не превышающей одного метра);
• отводы для обустройства поворотов дымохода (на 45 и 90 градусов);
• печная заслонка, регулирующая тягу и перекрывающая трубу при остановке печи;
• переходной адаптер;
• оголовок (для установки на верхнюю часть трубы);
• ревизия для чистки трубы от налета и конденсата;
• хомуты, используемые для укрепления соединений;
• опорные кронштейны, необходимые для монтажа и фиксации дымохода;
• кронштейны для крепления трубы к стене (если монтаж выполняется не через крышу);
• листовая оцинковка для обустройства изолирующих коробов;
• минеральная вата, асбестовые листы, герметик для термоизоляции.

Кроме того, можно использовать готовые детали для монтажа проходов через потолок и кровельное перекрытие, а также фланцы для внешней гидроизоляции. Сборка и монтаж котлов дымоходов производится снизу вверх, от отопительного оборудования. Работы выполняются последовательно, шаг за шагом, согласно проектной документации. Соединения укрепляются обжимными хомутами. Чтобы воздух не попадал в систему, швы обрабатываются специальным термостойким герметиком.

Общие требования к дымоходам

Выбор дымохода зависит от того, какое отопительное оборудование предполагается использовать. Так, существуют дымоходы для разных типов котлов:

• газовых;
• дизельных;
• твердотопливных;
• универсальных;
• комбинированных.

Поскольку от дымохода (и правильности его установки) напрямую зависит безопасность использования отопительного оборудования, необходимо очень ответственно подходить к выбору дымоотводящей системы. Существует ряд требований, которым должен соответствовать дымоход. Это такие требования как:

• гладка поверхность и плавная округлая форма (способствуют стабильной тяге);
• невысокое образование конденсата; термостойкость и герметичность;
• соответствие требованиям пожарной безопасности; легкость монтажа и последующего обслуживания.

Важно также, чтобы дымоходы модульного типа соответствовали мощности, на которую рассчитано используемое отопительное оборудование. Помимо этого, необходимо учитывать, как будет обеспечен доступ к дымоходу. Это имеет значение для того, чтобы его было удобно очищать и обслуживать в процессе эксплуатации.


Монтаж проходов дымоходов

В процессе монтажа труб дымохода в частном доме могут производиться проходы через крышу или стену. Если этажей несколько, добавляются проходы через потолок или межэтажные перекрытия. Рассмотрим особенности каждого из перечисленных видов монтажа.

Монтаж прохода через межэтажные перекрытия, потолок. Для удобства выполнения сборки можно заказать готовый потолочно-проходной узел, который, впрочем, можно сделать и самостоятельно. Через этот узел должен пройти цельный участок трубы. Важно, чтобы стыки были расположены ниже или выше перекрытия между этажами. Для обустройства короба для перехода используется асбоцементный или железный лист, в центре которого прорезается круглое отверстие. Пространство заполняется минеральной ватой.

Монтаж перехода через стену. При использовании этого способа также устанавливается переходной короб. При этом в обустройстве теплоизоляции нет необходимости. В стене просверливается отверстие для трубы, в которое вставляется металлическая гильза, после чего осуществляется вывод дымоотвода. Колено дымохода на выходе из сооружения закрепляется с помощью углового кронштейна.

Монтаж вывода через кровлю. Данный проход имеет важнейшее значение. При выполнении работ необходимо выполнить надежную термоизоляцию, а также обустроить защиту от попадания осадков. Если кровля перекрыта горючим материалом, потребуется использование металлического листа для обустройства внешней разделки минимум на 10 см с каждой из сторон. Лист заводится под кровельный материал в его верхней части, а снизу и по сторонам он заводится поверх покрытия. На финальном этапе выполняется гидроизоляция и установка колпака.


Условия нормальной работы дымохода

Для того, чтобы проектирование и монтаж дымохода были произведены правильно, требуется соблюдение ряда условий:

• протяженность дымоотводящего канала должна составлять не менее пяти метров;
• не допускается монтирование более трех поворотов;
• толщина материала внутренней части сэндвича должна составлять 0,5-1 см;
• горизонтальная часть трубы не должна иметь протяженность более одного метра;
• диаметр дымохода не должен быть меньше диаметра печного дымоотводящего патрубка.

Установка дымохода не может осуществляться без специальной подготовки. Обязательно следует выполнять все работы в соответствии с паспортом изделия, а еще лучше - доверить их профессионалам. Если вам необходимо выполнить монтаж дымохода в Москве или области, вы можете обратиться к нам - мы произведем работы качественно и в оговоренные сроки. Чтобы связаться с нами, просто позвоните по телефону, указанному на сайте в разделе контактной информации.


Утепление дымохода

На завершающей стадии монтажных работ производится утепление дымохода. Отсутствие должного утепления может привести к невозможности обеспечения стабильной тяги при запуске котла или розжиге камина. Кроме того, быстрое остывание в целом снижает продуктивность работы отопительной системы и эффективность дымоотведения.

В качестве утеплителя дымоходов обычно используется такой материал как минеральная вата, известная своими огнеупорными характеристиками. Трубу дымохода оборачивают минеральной ватой слоями, которые закрепляются с помощью проволоки или хомутов. Базальтовая вата не боится высоких температур, поэтому эксплуатация дымохода допускается на любом виде топлива. При этом важно изолировать базальтовую вату от переизбытка влаги, так как сырость может снизить эффективность утепления дымохода.

Для обеспечения гидроизоляции может использоваться оцинковка или нержавейка, которая прикрепляется с помощью саморезов к обшивке из минеральной ваты. Для выполнения работ используются ножницы для металла (или заказываются уже готовые конструкции для обшивки).

После выполнения всех монтажных работ верх трубы дымохода тщательно закрепляется, чтобы при сильных порывах ветра он не был поврежден. В самом верху монтируется дымник - устройство, которое предназначено для защиты дымохода от попадания внутрь атмосферных осадков.

Таким образом, все работы можно выполнить самостоятельно, строго соблюдая предписания и инструкции, либо доверить весь процесс профессионалам.
