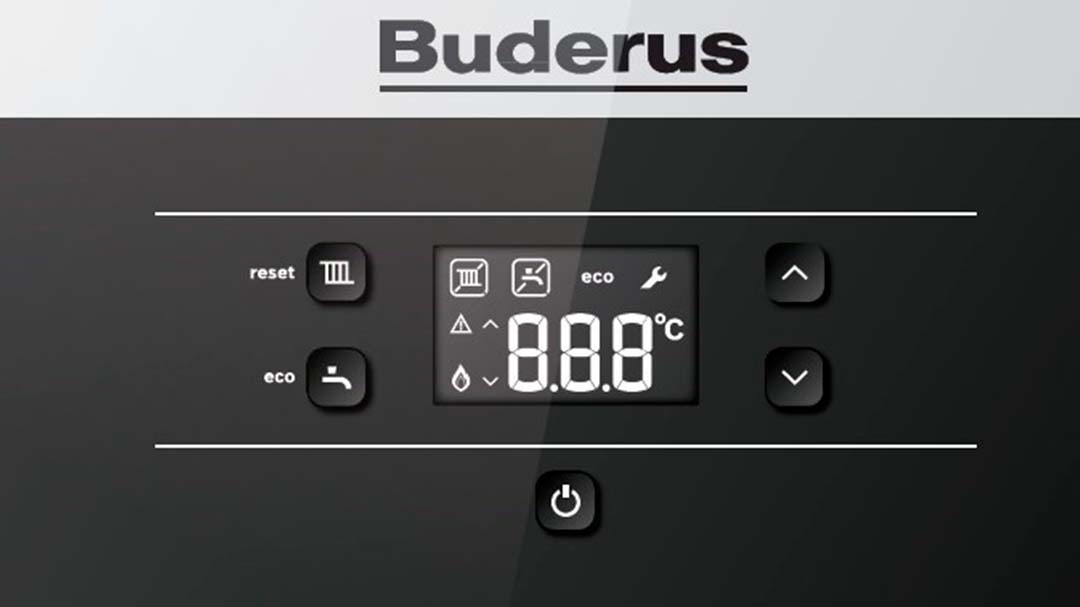

Ошибки котлов Buderus и как их исправить

Содержание

Во всех отопительных котлах Buderus предусмотрена функция самодиагностики: своевременный мониторинг ошибок, которые неизбежны при эксплуатации этого оборудования.

При возникновении сбоев котла не рекомендуется сразу вызывать на дом мастера или пытаться ремонтировать устройство своими силами.

Сначала рекомендуется включить режим самодиагностики, чтобы на дисплее отобразился соответствующий код ошибки. По нему можно точно определить, что именно сломалось, и понять, как устранить неисправность.

Обратите внимание! Любой ремонт, предусматривающий внесение изменений в конструкцию котла, должен выполняться только профессионалами в сервис-центрах. При попытке исправить поломку своими руками высок риск появления более серьезных сбоев, устранение которых требует на порядок больше времени и вложений.

В каждом идентификаторе ошибки отопительных котлов Buderus содержится определенная комбинация цифр и букв. Их конкретное сочетание указывает на тип неисправности или узел, вышедший из строя, ознакомится с кодом ошибок и расшифровкой вы можете ниже в таблице. Некоторые поломки можно устранить самостоятельно, их перечень, как правило, приведен в техпаспорте оборудования или в инструкции по эксплуатации. Остальные проблемы могут решать только опытные мастера, имеющие соответствующую лицензию.


Какие неполадки встречаются чаще?

Наиболее распространенными являются следующие поломки:

  1. Не работает горелка. Причиной проблемы может быть выход из строя терморегулятора, срабатывание автоматов защиты, поломка механизма, отвечающего за запуск всей системы. Также сбои при запуске горелки могут быть обусловлены повреждением контроллеров дыма.

  2. Сразу после зажигания горелки появляется ошибка. Обычно это вызвано перекрытием газопровода с помощью вентиля или наличием воздуха в трубе. Для устранения неполадки требуется открыть вентиль, чтобы воздух вышел наружу.

  3. Появляется уведомление, что ток ионизации отсутствует. Обычно это вызвано окислением клемм или неправильным подключением, при котором электроды, маркируемые буквами L и N, были перепутаны.

  4. Уведомление о снижении силы тока ниже 1,5 мА. Это может быть обусловлено скоплением слоя сажи на ионизационном электроде или окислением поверхности этого элемента.

  5. Звуки кипения из корпуса теплообменника. Это говорит о снижении уровня теплоносителя или появлении большого количества накипи.

Конечно это не все распространенные неисправностями, с которыми возможно столкнуться, устранять которые рекомендуется только  в авторизованном сервис-центре. Стоимость ремонта котла зависит от цены требующих замены запчастей и сложности ремонта.


Самостоятельно можно устранять только неисправности, которые указаны в паспорте изделия. Все остальные работы должны выполнять квалифицированные газовщики. Без знаний и опыта разбирать конструкцию, отсоединять электрическую схему или компоненты электронной структуры – опасно.

В Москве и в Московской области услуги по ремонту газового котла оказывает компания «Бридж-Сервис».

Таблица ошибок котлов Buderus

Код: какая возникла неисправность. Код ошибки.

Дополнительный код: дополнительная идентификация ошибки оборудования. Для его определения необходимо нажать доп. кнопку (при ее наличии).

Класс: указывает как влияет на работу котла данная неисправность.



Класс неисправности (O). Рабочие сообщения – рабочее состояние оборудования при нормальном режиме. Рабочие сообщения можно читать с помощью сервисной функции 1-A1 (i01)



Класс неисправности (R). Неблокирующие неисправности – класс (R) в коде неисправности указывает, что отопительная система продолжает работать. На дисплее будет отображаться знак free-icon-danger-272340 . Далее нужно сделать сброс неблокирующей неисправности:

  1. Жмете на кнопку reverse-arrow.png , пока не появятся знаки free-icon-danger-272340 и free-icon-wrench-31056.png . На дисплее также показывается код неисправности с наименьшим номером.

  2. Выбирайте код неисправности, нажимая кнопку со стрелкой free-icon-triangle-5870806.png  или free-icon-arrow-down-filled-triangle-58979.png  (+ или -)

  3. Выбирайте код неисправности и удаляйте, нажимая кнопку ОК (или reset), на дисплее появится знак ✓. Другие коды неисправностей удаляются аналогичным способом.

  4. Когда удалены все неисправности. Нажимайте сервисную кнопку и котел переходит в нормальный режим работы.



Класс неисправности (В). Блокирующие неисправности – такие неисправности оборудования ведут к выключению отопительной системы на ограниченное время. Когда не исправности не станет – отопительная система включиться сама. Код блокирующей неисправности можно считать с помощью сервисной функции 1-A2 (i01).



Код неисправности (V). Блокирующие неисправности - ведут к выключению котла, и включить отопление можно после выполнения сброса.

Мигающий код блокирующей неисправности отображается вместе с символом free-icon-danger-272340.png . Что рекомендуется сделать:

  • Выключите и включите котел.
    или

  • Нажмите одновременно и удерживайте кнопки со стрелкой  free-icon-triangle-5870806.png  или free-icon-arrow-down-filled-triangle-58979.png (+ или -) пока на дисплее не появятся знаки free-icon-danger-272340.png и free-icon-wrench-31056.png

           или

  • Нажимайте кнопку reset до появления Reset. Оборудование снова работает. На дисплее отображается температура подающей линии.

Если неисправность не устраняется, выполните следующие действия:

  • Проверьте электронную плату, замените при необходимости.

  • Настройте сервисные функции в соответствии с наклейкой «Настройки в сервисном меню».


Таблица рабочих сообщений и неисправностей

Код

Доп.
код

Класс

Описание неисправности

Рекомендации к исправлению

-A

208

O

Котёл находится в режиме "трубочист". Через 15 минут режим "трубочист" автоматически выключается.



-H

200

O

Котёл находится в режиме отопления.

-

=H

201

O

Котёл находится в режиме ГВС.

-

202

O

Активна тактовая блокировка: время до повторного включения горелки ещё не истекло (сервисная функция 2.3b).



0C

283

O

Включается горелка.

-

0E

265

O

Теплопотребность ниже минимальной теплопроизводительности котла. Котёл работает в режиме включения/ выключения.



0H

203

O

Котёл находится в состоянии готовности, нет потребности в тепле.

-

0L

284

O

Газовая арматура открывается, первое время задержки.

-

0U

270

O

Котёл запускается.

-

0Y

204

O

Фактическая температура подающей линии выше заданного значения. Котёл выключается.

-

0Y

276

B

Температура на датчике подающей линии > 95 °C.

  1. Эта индикация неисправности может появиться без наличия неисправности, если сразу закрываются все вентили на отопительных приборах.Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Проверьте насос отопительного корпуса с помощью сервисной функции t03.
    Сервисная функция: Постоянная работа насоса; Настройки: 0-выключена, 1-включена.
  4. Проверьте соединительный провод насоса отопительного контура.
  5. Включите насос, замените при необходимости.
  6. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью.

0Y

359

B

Высокая температура на датчике температуры воды.

Проверьте правильное положение датчика.
Отсоедините провод от датчика.
Проверьте датчик, замените при необходимости.
Проверьте наличие обрыва или короткое замыкание провода, замените при необходимости.

2E

357

O

Активна функция удаления воздуха.

-

2H

358

O

Защита от блокировки 3-ходового клапана активна.

-

2P

341

B

Ограничение градиентов: слишком быстрый рост температуры в режиме отопления.

  1. Проверьте рабочее давление в отопительной системе.
  2. Откройте сервисные краны.
  3. Проверьте насос отопительного корпуса с помощью сервисной функции t03.
    Сервисная функция: Постоянная работа насоса; Настройки: 0-выключена, 1-включена.
  4. Проверьте соединительный провод насоса отопительного контура.
  5. Включите насос, замените при необходимости.
  6. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью.

2P

212

O

Сработал контроль градиентов подающей линии отопления.

-

2P

341

O

Ограничение градиентов: Слишком быстрый рост температуры в режиме отопления.

-

2P

342

O

Ограничение градиентов: Слишком быстрый рост температуры в режиме ГВС.

-

2Y

281

B

Насос отопительного контура не создает давление.

Проверьте рабочее давление в отопительной системе.

Откройте сервисные краны.

Удалите воздух из котла с помощью функции 2.2C.

Включите насос, замените при необходимости.

2Y

282

O

Нет ответного сигнала о частоте вращения насоса отопительного контура.

-

264

B

Не работает вентилятор.

Проверьте провод вентилятора со штекером, замените при необходимости.
Проверьте загрязнение и блокировку вентилятора, замените при необходимости.

3C

217

V

Не работает вентилятор.

Проверьте провод вентилятора со штекером, замените при необходимости.
Проверьте загрязнение и блокировку вентилятора, замените при необходимости.

3F

273

B

Горелка и вентилятор непрерывно работали 24 часа и в целях контроля безопасности остановлены на короткое время.

-

3L

214

V

Вентилятор выключается в течение времени задержки.

Проверьте провод вентилятора со штекером, замените при необходимости.
Проверьте загрязнение и блокировку вентилятора, замените при необходимости.

3P

216

V

Вентилятор работает слишком медленно.

-

3Y

215

V

Вентилятор работает слишком быстро.

Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.


224
224

B
V

Сработал ограничитель температуры теплообменника или ограничитель температуры дымовых газов.

  1. Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность.Проверьте наличие повреждений ограничителя температуры теплообменника и его провода, замените при необходимости.
  2. Проверьте наличие повреждений ограничителя температуры дымовых газов и его провода, замените при необходимости.
  3. Проверьте рабочее давление в отопительной системе.
  4. Удалите воздух из котла с помощью функции 2.2C.
  5. Правильно установите мощность или поле характеристик насоса и приведите в соответствие с максимальной мощностью.
  6. Проверьте насос отопительного корпуса с помощью сервисной функции t03.
    Сервисная функция: Постоянная работа насоса; Настройки: 0-выключена, 1-включена.
  7. Включите насос, замените при необходимости.
  8. Проверьте водяной контур теплообменника, замените при необходимости.

4U
4U

350
222

B V

Неисправен датчик температуры подающей линии (короткое замыкание).

Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность. Проверьте короткое замыкание датчика температуры и его провода, замените при необходимости.

4Y
4Y

351
223

B V

Неисправен датчик температуры подающей линии (обрыв).

Если блокирующая неисправность действует длительное время, то она преобразуется в запирающую неисправность. Проверьте наличие повреждений датчика температуры и его провода, замените при необходимости.

5H

268

O

Котёл находится в режиме тестирования (Тест: настройки для функционального теста, стр. 34).

-

6А 6А

227
227

B V

Не распознается пламя.

  1. После 4-ой попытки розжига блокирующая неисправность преобразуется в запирающую неисправность.Проверьте, открыт ли газовый кран.
  2. Проверьте подаваемое давление газа.
  3. Проверьте подключение к электросети.
  4. Проверьте электроды с проводами, замените при необходимости.
  5. Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
  6. Проверьте соотношение газ-воздух.
  7. Для природного газа: проверьте реле контроля потока газа, замените при необходимости.
  8. Прочистите слив конденсатного сифона.
  9. Демонтируйте обратный клапан в смесительном устройстве вентилятора и проверьте наличие трещин и загрязнений.
  10. Очистите теплообменник.
  11. Проверьте газовую арматуру, замените при необходимости.
  12. При работе с забором воздуха для горения из помещения проверьте подачу воздуха в помещение и вентиляционные отверстия.

6C

228

V

Распознается пламя при выключенной горелке.

Проверьте загрязнение электродов, замените при необходимости.
Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.
Проверьте влажность электронной платы, высушите при необходимости.

6C

306

V

Пламя распознается после отключения подачи газа.

Проверьте газовую арматуру, замените при необходимости.
Прочистите слив конденсатного сифона.
Проверьте электроды и соединительные провода, замените при необходимости.
Проверьте систему отвода дымовых газов, при необходимости очистите или отремонтируйте.

6L

229

B

Нет сигнала ионизации во время работы горелки.

Горелка перезапускается. Если попытка розжига неудачна, то будет показана блокирующая ошибка EA 227.

7C

231

V

Прервано сетевое напряжение.

Проверьте сетевое напряжение и сетевой провод.

7L

261

V

Ошибка времени при первом времени задержки

Проверьте электрические вставные контакты и проводку к блоку управления, замените при необходимости.
Замените блок управления.

7L

280

V

Ошибка времени при попытке повторного пуска

-

8Y

232

B

Сработало реле контроля температуры TB 1.

Проверьте настройку реле контроля температуры TB 1.
Проверьте настройку регулирования отопления.

8Y

232

B

Неисправно реле контроля температуры TB 1.

Проверьте наличие повреждений или короткого замыкания датчика температуры и его провода, замените при необходимости.

8Y

232

B

Отсутствует перемычка на клеммах для отдельного реле контроля температуры TB 1.

Установите перемычку на клеммах для внешнего переключающего контакта.

8Y

232

B

Реле контроля температуры заблокировано.

Разблокируйте реле контроля температуры.

8Y

232

B

Не работает конденсационный насос.

Проверьте отвод конденсата.
Замените конденсатный насос.

9A
9A

235
360

V
V

Неправильный кодирующий штекер.

Проверьте кодирующий штекер.

9U

233

V

Не распознан кодирующий штекер.

Правильно вставьте кодирующий штекер, замените при необходимости.

9L

230

V

Неисправна газовая арматура.

Проверьте проводку, замените при необходимости.
Проверьте газовую арматуру, замените при необходимости.

9L
9L

234
238

V
V

Неисправен провод газовой арматуры, газовая арматура или блок управления.

Проверьте проводку, замените при необходимости.
Проверьте газовую арматуру, замените при необходимости.
Замените блок управления.

EL

259

V

Внутренняя неисправность.

Замените кодирующий штекер.
Замените блок управления.

EL

290

B

Внутренняя неисправность.

Нажимайте кнопку reset до появления в текстовой строке Reset. Котёл снова работает, и на дисплее будет показана температура подающей линии.
Проверьте электрические вставные контакты, проводку и запальные провода.
Проверьте соотношение газ-воздух.
Замените блок управления.

H11



R

Неисправен датчик температуры горячей воды.

Отсоедините провод от датчика.
Проверьте датчик, замените при необходимости.
Проверьте обрыв или короткое замыкание провода, замените при необходимости.

H13

-

R

Истёк интервал проведения контрольного осмотра.

Проведите контрольный осмотр.
Сбросьте неблокирующую неисправность (необходимо).

H31

-

R

Не распознан насос отопительного контура.

Проверьте провод насоса, замените при необходимости.

Мы находимся
Московская область,
Воскресенск,
2-я Заводская улица, 16, стр 1
Оставить заявку
Скрытое поле:
это поле обязательно для заполнения
Ваше имя*
это поле обязательно для заполнения
Телефон:*
это поле обязательно для заполнения
*
это поле обязательно для заполнения
*
это поле обязательно для заполнения
Галочка*
Спасибо! Форма отправлена
